Stahlfederdämpfer
Stahlfederdämpfer erlauben sehr niedrige Abstimmungsfrequenzen und eignen sich dadurch sehr gut für die Schwingungsisolation bei kritischen Anwendungen mit niedrigen Anregungsfrequenzen.
Belastung: Druck

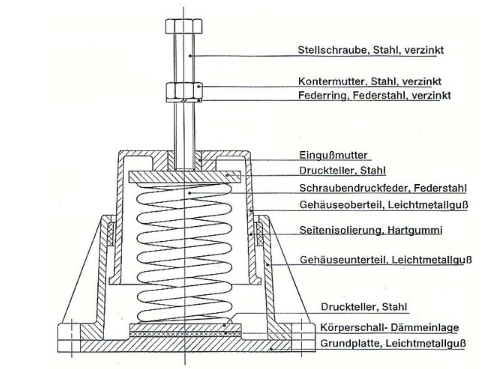

Produktbeschreibung - Anwendungen
Stahlfederdämpfer arbeiten wegen der installierten Metallfeder mit einer gegenüber Gummifedern niedrigeren Federrate und ermöglichen dadurch sehr tiefe Abstimmungsfrequenzen verbunden mit sehr guten Isolationsgraden bei tieffrequenten Anregungen. Bei der Konzeption von Lagerungen ist jedoch zu beachten, dass diese insgesamt dann auch recht „weich“ sind.
Stahlfederdämpfer werden meist dann angewendet, wenn aufgrund sehr niedriger Anregungen (z.B. Drehzahlen einer Unwucht) Gummi-Metall-Lager nicht mehr einsetzbar sind oder extrem hohe Isolationsgrade erzielt werden müssen.
Anwendungsbeispiele sind:
- Ventilatoren
- Gebläse und Kompressoren
- Notstromaggregate
- Zentrifugen und Siebmaschinen
- Schwingmühlen und Förderrinnen
- Kohle- und Kugelmühlen
- Pumpen und Granulatoren
Stahlfederdämpfer verhindern sowohl die Übertragung störender Maschinenschwingungen auf das Fundament (aktive Isolation) als auch die Einwirkung von Bodenschwingungen auf schwingungsempfindliche Maschinen und Geräte (passive Isolation).
—
Montage
Stahlfederdämpfer werden unter dem Gerät verschraubt. Beachten Sie dabei bitte die Montageanleitung.
Download Montageanleitung
Baugrößen - Lastbereiche - Überblick
Stahlfederdämpfer sind in 3 geometrischen Größen für folgende Lastbereiche verfügbar.
| Bezeichnung | Artikelnummer | zentrale Verschraubung | Lastbereich axial | Eigenfrequenz bei Nennlast |
|---|---|---|---|---|
| PHONOLATOR 10-15kg | 950126 | M12 | 10 … 15 kg | 4,1 Hz |
| PHONOLATOR 15-25kg | 950132 | M12 | 15 … 25 kg | 4,1 Hz |
| PHONOLATOR 25-40kg | 950146 | M12 | 25 … 40 kg | 4,1 Hz |
| PHONOLATOR 40-65kg | 950127 | M12 | 40 … 65 kg | 4,1 Hz |
| PHONOLATOR 65-100kg | 950133 | M12 | 65 … 100 kg | 4,1 Hz |
| PHONOLATOR 100-165kg | 950143 | M12 | 100 … 165 kg | 4,1 Hz |
| PHONOLATOR 165-250kg | 950151 | M12 | 165 … 250 kg | 4,1 Hz |
| PHONOLATOR 250-400kg | 950128 | M12 | 250 … 400 kg | 4,1 Hz |
| PHONOLATOR 400-650kg | 950125 | M16 | 400 … 650 kg | 4,1 Hz |
| PHONOLATOR 650-1000kg | 950152 | M16 | 650 … 1.000 kg | 4,1 Hz |
schwingungstechnische Auslegung
Stahlfederdämpfer nehmen Drucklasten auf, in der Regel aus der statischen Einzellast.
Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.
Bei der Auslegung ist wie immer zu beachten, dass keine dauerhafte Anregung im Bereich der Eigenfrequenz erfolgt (Resonanz), da Stahlfedern sich hier wesentlich stärker aufschwingen als Gummifedern.
Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.
Datenblätter - Download
Download Übersicht Baureihe
Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten Daten sowie eine Montageanleitung.
Stahlfederdaempfer-Uebersicht.pdf (135 KB)
Stahlfederdaempfer-Uebersicht_EN.pdf (132 KB)
Stahlfederdaempfer-Montage.pdf (108 KB)
Download Produkte
Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.
950126 PHONOLATOR 15kg.pdf (142 KB)
950132 PHONOLATOR 25kg.pdf (142 KB)
950146 PHONOLATOR 40kg.pdf (142 KB)
950127 PHONOLATOR 65kg.pdf (142 KB)
950133 PHONOLATOR 100kg.pdf (142 KB)
950143 PHONOLATOR 165kg.pdf (141 KB)
950151 PHONOLATOR 250kg.pdf (141 KB)
950125 PHONOLATOR 650kg.pdf (142 KB)
950152 PHONOLATOR 1000kg.pdf (142 KB)
Bitte beachten Sie bei der Auswahl die minimale und maximale statische Dauerlast!!!
